АВТОНОМНАЯ КАНАЛИЗАЦИЯ - КОМПОНОВОЧНЫЕ РЕШЕНИЯ

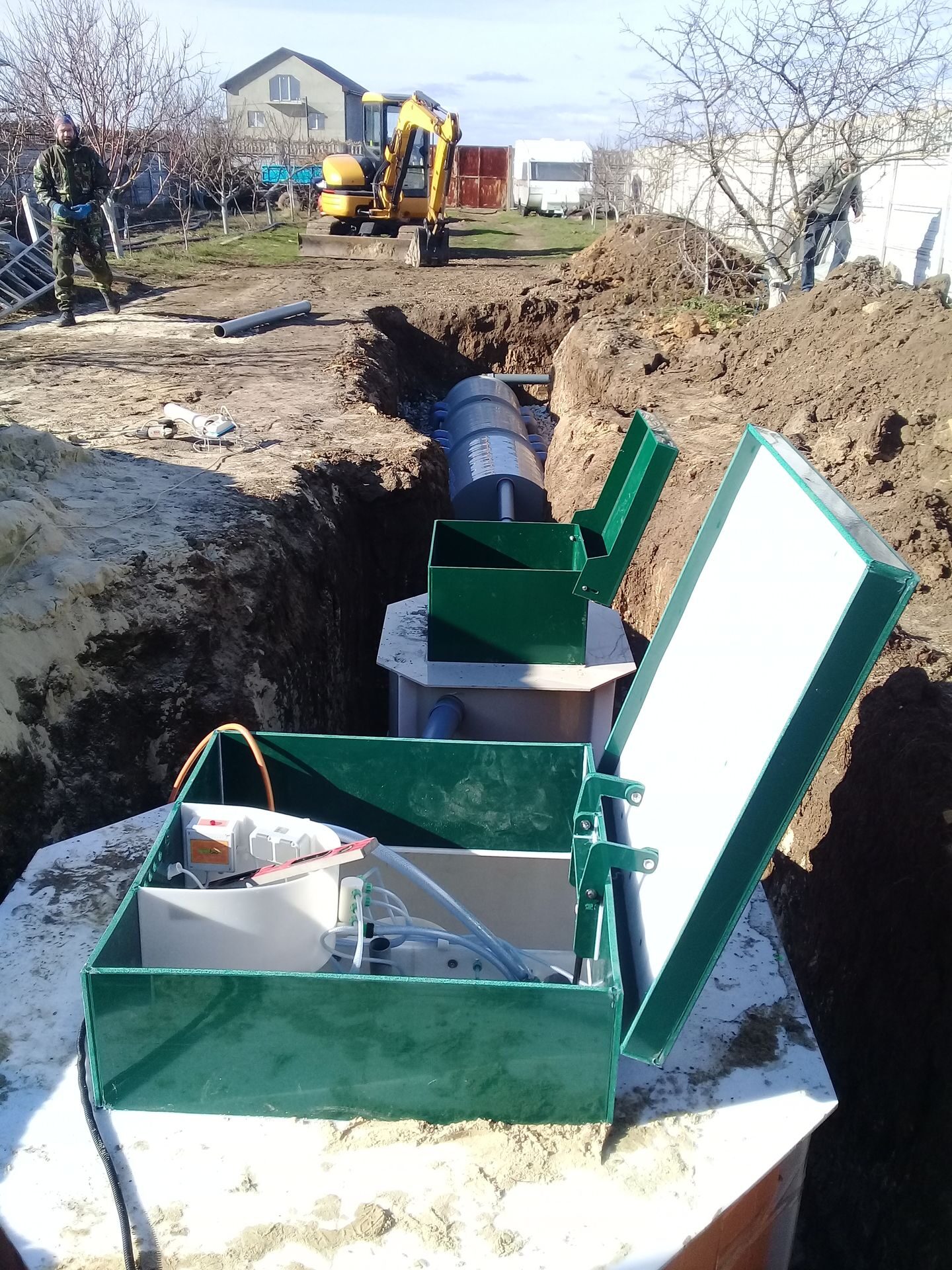

Условия строительства автономной канализации зависят от множества факторов, которые необходимо учитывать в конкретной ситуации. Основными из них являются наличие свободного места, соблюдение санитарных норм, рельеф местности и гидрогеологические особенности участка.
Наиболее благоприятными условиями для строительства автономной канализации считаются сухие и хорошо фильтрующие грунты. В то же время, в водонасыщенных и слабо фильтрующих грунтах условия становятся менее благоприятными.
На рисунках 1-9 представлены различные компоновочные решения для автономной канализации с использованием септиков и фильтрующих сооружений, которые можно применять в различных условиях строительства.
Рисунок №1. Принципиальное компоновочное решение автономной канализации при высоком уровне грунтовых вод, слабо фильтрующих грунтах и перекачке исходного стока
1 — септик;
2 — колодец для установки насоса;
3 — дренажный насос;
4 — распределительный колодец;
5 — песчано-гравийный фильтр (фильтрующая траншея);
6 — уровень грунтовых вод;
7 — перепадной колодец.
Рисунок №2. Принципиальное компоновочное решение автономной канализации при высоком уровне грунтовых вод, слабо фильтрующих грунтах и перекачке осветленного стока
1 — септик;
2 — колодец для установки насоса;
3 — дренажный насос;
4 — распределительный колодец;
5 — песчано-гравийный фильтр (фильтрующая траншея);
6 — уровень грунтовых вод;
7 — перепадной колодец.
Рисунок №3. Принципиальное компоновочное решение автономной канализации при низком уровне грунтовых вод, хорошо фильтрующих грунтах и малом расходе стоков (4-5 человек)
1 — септик;
2 — поле подземной фильтрации;
3 — уровень грунтовых вод.
Рисунок №4. Принципиальное компоновочное решение автономной канализации при низком уровне грунтовых вод, хорошо фильтрующих грунтах и наличии места для устройства полей подземной фильтрации (для любых расходов воды)
1 — септик;
2 — поле подземной фильтрации;
3 — уровень грунтовых вод.
Рисунок №5. Принципиальное компоновочное решение автономной канализации при низком уровне грунтовых вод, хорошо фильтрующих грунтах и ярко выраженном понижении рельефа местности
1 — перепадочный колодец;
2 — септик;
3 — поле подземной фильтрации;
4 — уровень грунтовых вод.
Рисунок №6. Принципиальное компоновочное решение автономной канализации при низком уровне грунтовых вод, хорошо фильтрующих грунтах и ярко выраженном повышении рельефа местности (с перекачкой исходных стоков)
1 — колодец для установки насоса;
2 — контейнер для сбора мусора (в случае применения фекального насоса с режущим рабочим колесом установка контейнера не обязательна);
3 — фекальный насос;
4 — септик;
5 — поле подземной фильтрации;
6 — уровень грунтовых вод.
Рисунок №7. Принципиальное компоновочное решение автономной канализации при низком уровне грунтовых вод, хорошо фильтрующих грунтах и ярко выраженном повышении рельефа местности (с перекачкой осветленных стоков)
1 — септик;
2 — колодец для установки насоса;
3 — дренажный насос;
4 — фильтрующий колодец (фильтрующая кассета);
5 — уровень грунтовых вод.
Рисунок №8. Принципиальное компоновочное решение автономной канализации при низком уровне грунтовых вод, слабо фильтрующих грунтах
1 — септик;
2 — засыпка фильтрующим грунтом;
3 — песчано-гравийный фильтр;
4 — каменная наброска;
5 — уровень грунтовых вод.
Рисунок №9. Принципиальное компоновочное решение автономной канализации при низком уровне грунтовых вод, слабо фильтрующих грунтах и перекачке очищенных стоков в выше расположенные участки местности (дренажную канаву, овраг и т.д.)
1 — септик;
2 — засыпка фильтрующим грунтом;
3 — песчано-гравийный фильтр (фильтрующая траншея);
4 — колодец для установки насоса;
5 — дренажный насос;
6 — уровень грунтовых вод.
